Επί παραγγελία ενιαίος κύλινδρος δράσης για τον υδραυλικό Τύπο Metalforming

Όνομα: Επί παραγγελία επί παραγγελία ενιαίος κύλινδρος δράσης για τον υδραυλικό metalforming Τύπο



Οι υδραυλικοί metalforming Τύποι γίνονται για να παραγάγουν τις μεγάλες επιτροπές σωμάτων και τα δομικά συστατικά. Για τέτοιο Τύπο που θα χρειαστούμε βαρύ, τα γερά πλαίσια Τύπου με το ύψος βαρύ κατασκεύασαν τις δευτερεύουσες στήλες. Ο υδραυλικός κύλινδρος για οι Τύποι έχει απαιτηθεί ιδιαίτερα στην ποιότητα, και αυτοί οι κύλινδροι σχεδιάζονται για τουλάχιστον 50 έτη χρήσης, έτσι έχουμε το γερό πάχος 120mm σωμάτων κυλίνδρων, και όλα τα μέρη γίνονται από το χάλυβα C45/42CrMo που σφυρηλατείται και η δοκιμή Ultrosand που περνούν και ανακούφιση πίεσης:



Σώμα κυλίνδρων: 1045/42CrMo ενός κομματιού σφυρηλατημένος χάλυβας ή ενωμένος στενά σφυρηλατημένος χάλυβας με την ανακούφιση πίεσης με πλήρες UT δοκιμασμένη

Έμβολο: Τα C45/42CrMo σφυρηλάτησαν τη ράβδο χάλυβα με τη σκληρή επιχρωμίωση θερμικής επεξεργασίας και επιφάνειας με το RA 0,4 επιφάνειας και τη σκληρότητα HRC 45

Σφραγίδα: Γερμανικό εμπορικό σήμα ή Parker

Μανίκι οδηγών: Ορείχαλκος

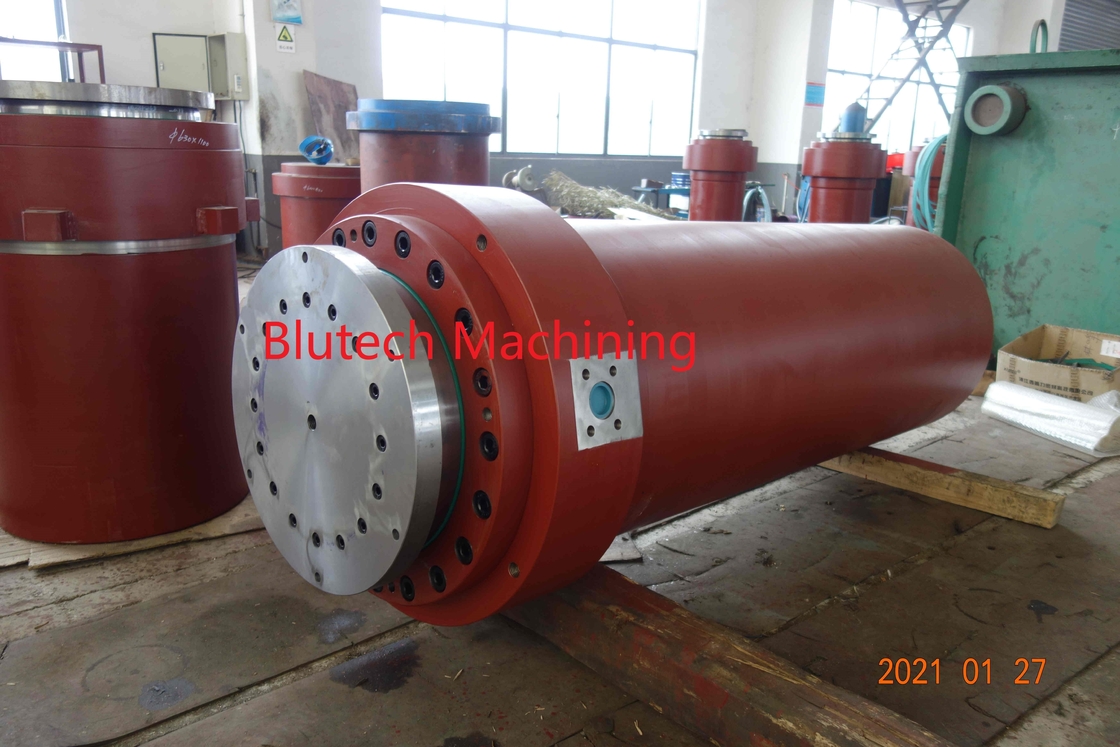

Επί παραγγελία ενιαίος κύλινδρος δράσης για τον υδραυλικό υδραυλικό metalforming Τύπο



Εφαρμογή



Εκείνοι οι ενιαίοι κύλινδροι δράσης είναι για τον υδραυλικό metalforming Τύπο



Κύρια χαρακτηριστικά γνωρίσματα

1. σώμα κυλίνδρων που γίνεται από το σφυρηλατημένο C45/42CrMo χάλυβα χάλυβα με τη δοκιμή Ultrosand
2. Έμβολο που γίνεται από τον κατεψυγμένο χυτοσίδηρο με το RA 0,4 επιφάνειας και τη σκληρότητα τουλάχιστον HRC48

3. Σφραγίδα από το Parker

4. Δαχτυλίδι φλαντζών από το σφυρηλατημένο c45/42CrMo χάλυβα χάλυβα



5. Max που εξετάζει την πίεση: 32 MPA

.

Ικανότητα Mximum προϊόντων



Μέγιστη διάμετρος ράβδων εμβόλων	1500mm
Μήκος	περισσότερο από 15 μέτρο



CNC μηχανήματα:

1. CNC οριζόντιος τόρνος: Ανώτατο μήκος Dia 2000mm* 15 μέτρο

2. CNC τρυπώντας μηχανή βαθιών τρυπών: Dia1500mm * μήκος 15 μέτρο

3. Σώμα κυλίνδρων μέσα στην αλέθοντας μηχανή: Dia1500mm * μήκος 15 μέτρο

4. CNC μετρητές κάθετου τόρνου DIA.5

5. CNC μυλωνάς: Πλάτος 3 μέτρο, μήκος 8 μέτρο



Κύρια διαδικασία μηχανημάτων

1. Κοπή πρώτης ύλης



2. Τόρνος στη διάσταση και τη δοκιμή Ultrosand



3. Αλέθοντας σώμα κυλίνδρων μέσα στη διάμετρο στην ανοχή

4. Τόρνος ράβδων Piton στη διάσταση

5. Θερμική επεξεργασία και επιφάνεια ράβδων εμβόλων που

6. λείανση έξω-διαμέτρων εμβόλων

7. Επιχρωμίωση επιφάνειας εμβόλων έξω

8. Να αλέσει την επιφάνεια εμβόλων έξω στην ανοχή

9. Δαχτυλίδι φλαντζών συνελεύσεων με τις σφραγίδες και τα δαχτυλίδια υποστήριξης

10. Δαχτυλίδι φλαντζών συνελεύσεων στο σώμα κυλίνδρων

11. Δοκιμή πίεσης

12. Ζωγραφική και αποθήκη εμπορευμάτων



Περισσότερες εικόνες
