ενιαίος να ενεργήσει 1000mm διπλής ενέργειας κύλινδρος για Hydroforming τον υδραυλικό Τύπο

Όνομα: Επί παραγγελία επί παραγγελία ενιαίος/διπλός κύλινδρος δράσης για Hydroforming τον υδραυλικό Τύπο

Hydroforming ο υδραυλικός Τύπος είναι ένας από τους σημαντικότερους metalforming Τύπους για τις διαφορετικές βιομηχανίες συμπεριλαμβανομένου του αυτοκίνητου, αεροδιαστημικού, καταναλωτικού προϊόντος, βιομηχανικά προϊόντα, συσκευές, κατασκευή. Για τέτοιο Τύπο που θα χρειαστούμε βαρύ, τα γερά πλαίσια Τύπου με το ύψος βαρύ κατασκεύασαν τις δευτερεύουσες στήλες. Ο υδραυλικός κύλινδρος για τα hydroforminghas ιδιαίτερα απαιτημένος στην ποιότητα, και αυτοί οι κύλινδροι σχεδιάζονται για τουλάχιστον 50 έτη χρήσης, έτσι έχουμε το γερό πάχος 120mm σωμάτων κυλίνδρων, και όλα τα μέρη γίνονται από το χάλυβα που 1020 σφυρηλατημένο σώμα χάλυβα γίνονται από το χάλυβα 1020 τη σφυρηλατημένη δοκιμή χάλυβα και Ultrosand που περνούν και την ανακούφιση πίεσης:

Σώμα κυλίνδρων: ο χάλυβας 1020 άνευ ραφής σωλήνας και κατώτατο σημείο, κορυφή σφυρηλάτησε το χάλυβα ή το σύνολο σφυρηλάτησε το χάλυβα 1020

Έμβολο: Τα C45 σφυρηλάτησαν τη ράβδο με τη θερμική επεξεργασία, επιφάνεια που σε HRC 48-52, επιχρωμίωση 0.05mm ή κατέψυξαν το χυτοσίδηρο με το RA 0,4 επιφάνειας και τη σκληρότητα HRC 45

Σφραγίδα: Γερμανικό εμπορικό σήμα ή Parker

Μανίκι οδηγών: Ορείχαλκος

Εφαρμογή

Εκείνοι οι ενιαίοι κύλινδροι δράσης είναι για Deep Draw τον Τύπο

Κύρια χαρακτηριστικά γνωρίσματα

1. το σώμα κυλίνδρων που γίνεται από το χάλυβα 1020 το σφυρηλατημένο χάλυβα με τη δοκιμή Ultrosand
2. Έμβολο που γίνεται από τον κατεψυγμένο χυτοσίδηρο με το RA 0,4 επιφάνειας και τη σκληρότητα τουλάχιστον HRC48

3. Σφραγίδα από το Parker

4. Δαχτυλίδι φλαντζών από το χάλυβα 1020 σφυρηλατημένος χάλυβας

5. Max που εξετάζει την πίεση: 32 MPA

Ικανότητα Mximum προϊόντων

CNC μηχανήματα:

1. CNC οριζόντιος τόρνος: Ανώτατο μήκος Dia 2000mm* 15 μέτρο

2. CNC τρυπώντας μηχανή βαθιών τρυπών: Dia1500mm * μήκος 15 μέτρο

3. Σώμα κυλίνδρων μέσα στην αλέθοντας μηχανή: Dia1500mm * μήκος 15 μέτρο

4. CNC μετρητές κάθετου τόρνου DIA.5

5. CNC μυλωνάς: Πλάτος 3 μέτρο, μήκος 8 μέτρο

Κύρια διαδικασία μηχανημάτων

1. Κοπή πρώτης ύλης

2. Τόρνος στη διάσταση και τη δοκιμή Ultrosand

3. Αλέθοντας σώμα κυλίνδρων μέσα στη διάμετρο στην ανοχή

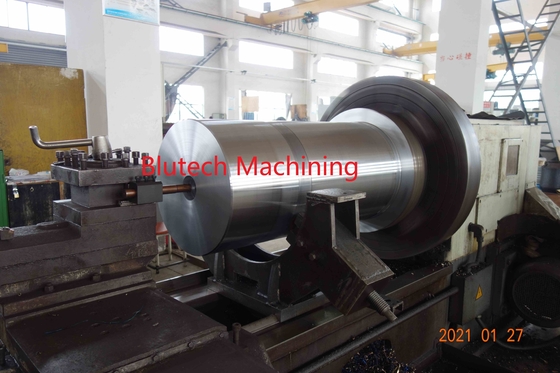

4. Τόρνος ράβδων Piton στη διάσταση

5. Θερμική επεξεργασία και επιφάνεια ράβδων εμβόλων που

6. λείανση έξω-διαμέτρων εμβόλων

7. Επιχρωμίωση επιφάνειας εμβόλων έξω

8. Να αλέσει την επιφάνεια εμβόλων έξω στην ανοχή

9. Δαχτυλίδι φλαντζών συνελεύσεων με τις σφραγίδες και τα δαχτυλίδια υποστήριξης

10. Δαχτυλίδι φλαντζών συνελεύσεων στο σώμα κυλίνδρων

11. Δοκιμή πίεσης

12. Ζωγραφική και αποθήκη εμπορευμάτων

Hydrauliic που εξετάζει: Χρόνος εκμετάλλευσης 30 MPA 2 ώρες

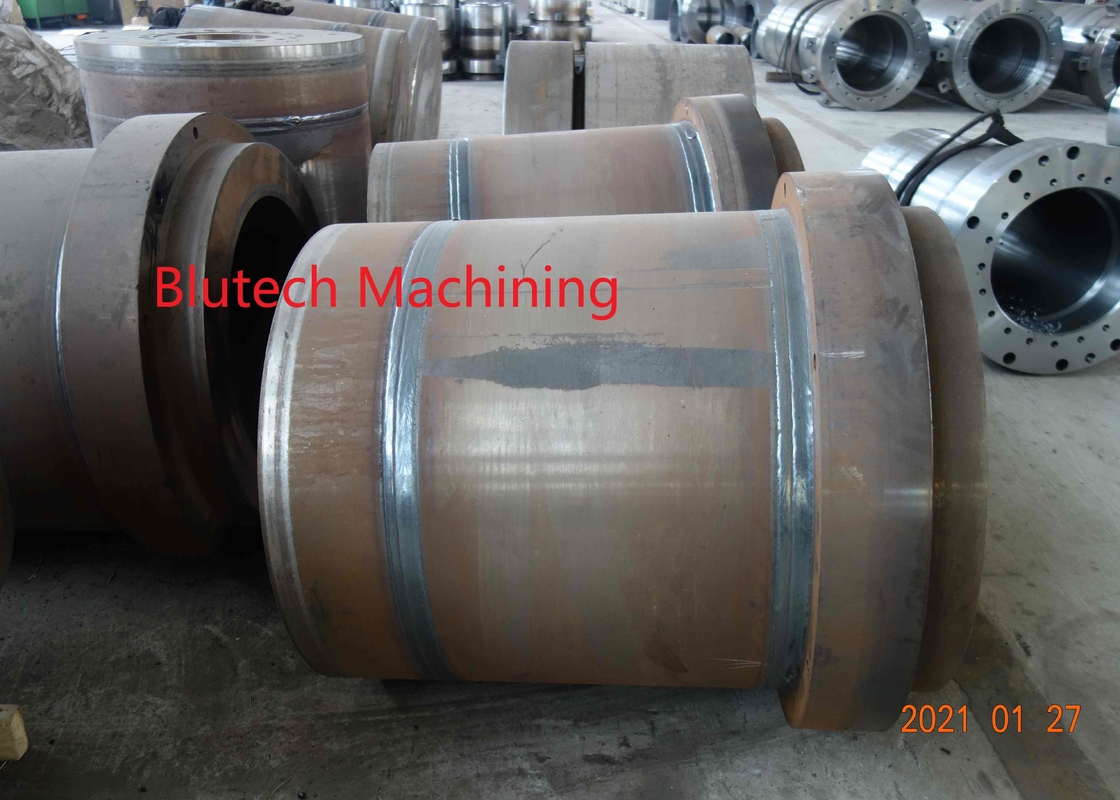

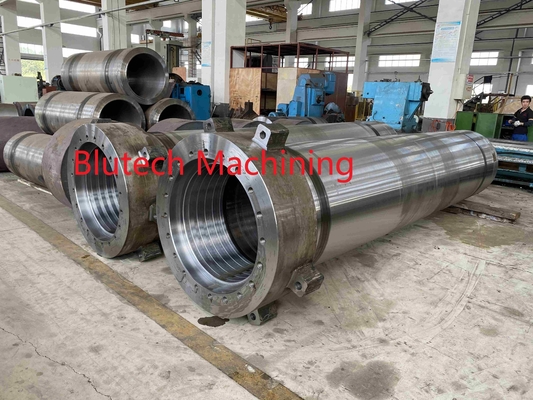

Σώμα κυλίνδρων με το μανίκι οδηγών ορείχαλκου πριν από τη συνέλευση:
